ppb級膜法微量溶解氧檢測儀是鍋爐給水腐蝕監督的核心儀表，DL/T 2598-2023對低濃度溶解氧在線測量及校準作出了專門規定。但幾乎每個電廠都碰到過：剛標定完讀數還準，沒幾天就開始飄，換了透氣膜、新電解液還是不穩定。追溯大量現場案例發現，90%的問題不在儀器本身，而在于標定前的極化環節沒做對。GB/T 12145-2016對鍋爐給水溶解氧濃度提出了明確限值，微量溶解氧分析儀的準確性直接關系到機組腐蝕風險的控制。


標定后漂移：被忽視的極化問題

膜法溶解氧電極屬于極譜式傳感器，其測量原理基于氧在陰極表面還原產生的擴散電流。極化不充分時，電極內部電化學體系尚未達到穩態，陰極表面殘留的氧還原反應仍在進行，產生的“零氧電流”疊加在真實氧信號之上，導致零點抬升。隨著極化過程自然推進，零氧電流按指數規律衰減，儀表示值便一路下漂——這就是“剛標定完數值就漂”的電化學根源。鍋爐給水溶解氧控制值通常在7μg/L以下，若儀器零點漂移2~3μg/L，運行人員可能誤判為除氧器效率下降而盲目調整工況；反之，若漂移掩蓋了真實的氧含量超標，長期運行將導致省煤器、水冷壁等高溫受熱面發生氧腐蝕，嚴重時引發爆管事故。


極化的本質：零氧電流的衰減過程

極化是指在新電極首次投用、更換電解液或斷電超過5分鐘后，為電極持續施加約0.7V極化電壓的過程。通電初期，電解液中及膜內殘留的溶解氧在陰極快速還原，電流較大；隨著氧逐漸耗盡，電流按指數規律下降，通常在6小時后趨于穩定，此時零氧電流降至最低值，電極擴散層結構達到平衡。JJG 1060-2010《微量溶解氧測定儀》檢定規程規定，A級儀器的零點漂移須控制在≤2μg/L/h。若極化不充分便匆忙標定，標定后電極仍在持續“自發極化”，零氧電流的衰減直接反映為讀數漂移。大量電廠故障記錄表明，極化時間不足導致的標定失效占溶解氧儀運維問題的80%以上。


極化不充分的三個典型誤區

• 時間不足：更換膜片或電解液后，工業級膜法傳感器需連續通電極化8小時以上方能達到電化學穩態。現場常見操作是僅通電1-2小時便進行標定，此時零氧電流尚在衰減中段，標定曲線無法真實反映電極特性。主流電廠專用微量溶解氧電極的技術參數均標注極化時間需>8h，極化不充分的標定基準無法真實反映電極特性，后續讀數漂移是必然結果。
• 斷電后未重新極化：電極斷電5分鐘以上，陰極表面已建立的擴散層結構即遭破壞，電解液中重新滲入微量氧。重新上電后須再次完成完整的極化過程方可標定，否則標定基準已偏離真實狀態。
• 電源不穩：極化電壓需穩定在0.7V左右，供電紋波過大或電池電量不足會導致極化電位波動，電極始終無法進入穩態，零氧電流呈現不規則起伏，標定后讀數跳動不定。

正確的極化與標定操作流程

參照HJ 506-2009及DL/T 677-2018的技術要求，完整流程如下：

從設備端看長期穩定性的保障

規范操作解決“用得好”，儀器自身性能決定“穩得住”。在線微量溶解氧檢測儀在電廠場景下需關注三個核心維度：

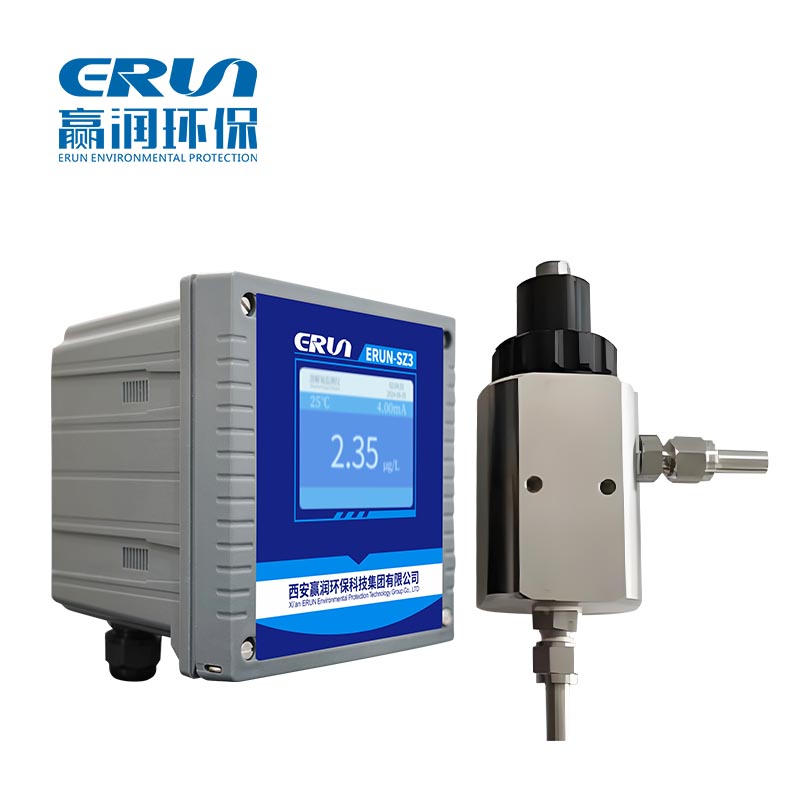

量程與分辨率 —— 贏潤環保ERUN-SZ3-A5型在線微量溶解氧分析儀器覆蓋0~100μg/L（ppb）及0~20mg/L（ppm）雙量程，分辨率達0.01μg/L，滿足鍋爐給水至凝結水全流程監測精度要求。

信號穩定性與抗干擾 —— 采用高靈敏度膜法氧電極，零點漂移小；信號調理模塊為隔離供電結構，有效抑制電磁干擾，確保強電環境下數據不跳變。

系統集成與數據處理 —— 內置ARM處理單元支持自動溫度補償與智能斜率運算，消除水溫變化帶來的測量偏差；提供4~20mA模擬量和Modbus通訊接口，支持報警聯動，可無縫接入電廠DCS。


上述指標均滿足JJG 1060-2010對A級儀器的技術要求。日常維護還需注意：長期停機再啟用時，即使未更換膜片也需極化4小時以上再標定；電解液出現渾濁或液位過低應立即更換。


從極化原理的透徹理解，到規范操作的嚴格執行，再到可靠設備的合理選型——三者構成了溶解氧準確監測的完整閉環。贏潤環保ERUN-SZ3-A5型在線微量溶解氧分析儀在零點穩定性、信號抗干擾及系統集成方面，為電廠化學監督提供了扎實的硬件基礎。極化充分再標定，多花幾小時的等待，換來的是數周乃至數月的穩定數據。設備選型、極化操作、定期維護環環相扣，任何一環的缺失都將回到“標定即漂移”的老路上。唯有三者協同，溶解氧數據才能真正成為鍋爐腐蝕控制中可信賴的決策依據。
